Bisagra Técnica EG CFM-L-A.50-76-SH-6 – PA+Fibra Vidrio, Inox, 270°

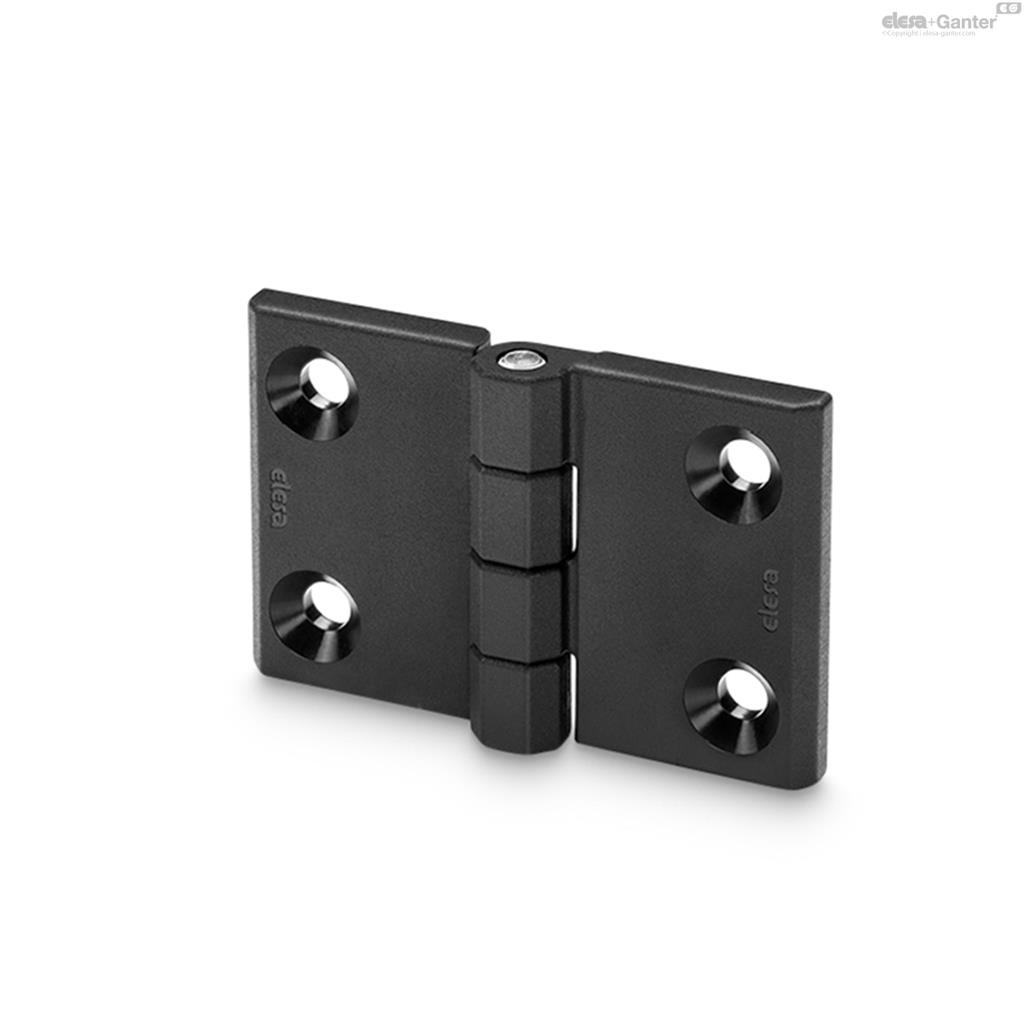

La bisagra CFM-L-A.50-76-SH-6 de Elesa+Ganter es una bisagra técnica prolongada horizontalmente, fabricada en SUPER-tecnopolímero de base poliamídica (PA) con refuerzo de fibra de vidrio, lo que le proporciona gran resistencia mecánica, rigidez y durabilidad, incluso en condiciones ambientales exigentes.
Gracias a su diseño plano con orificios avellanados, es ideal para aplicaciones industriales y profesionales donde se requiere una instalación estética y compacta.
El eje de rotación está fabricado en acero inoxidable AISI 303, lo que proporciona resistencia a la corrosión y una rotación fluida incluso tras ciclos prolongados.
Ángulo de apertura: hasta 270° (entre –90° y +180°)
Acabado: negro mate
Material del cuerpo: poliamida (PA) reforzada con fibra de vidrio
Tornillos: para cabeza avellanada (no incluidos)
Montaje: cuerpos simétricos con orificios pasantes
Resistencia a carga estática axial: 600 N
Resistencia radial: 1.500 N
Resistencia a 90°: 1.000 N
Par de apriete recomendado: 5 Nm

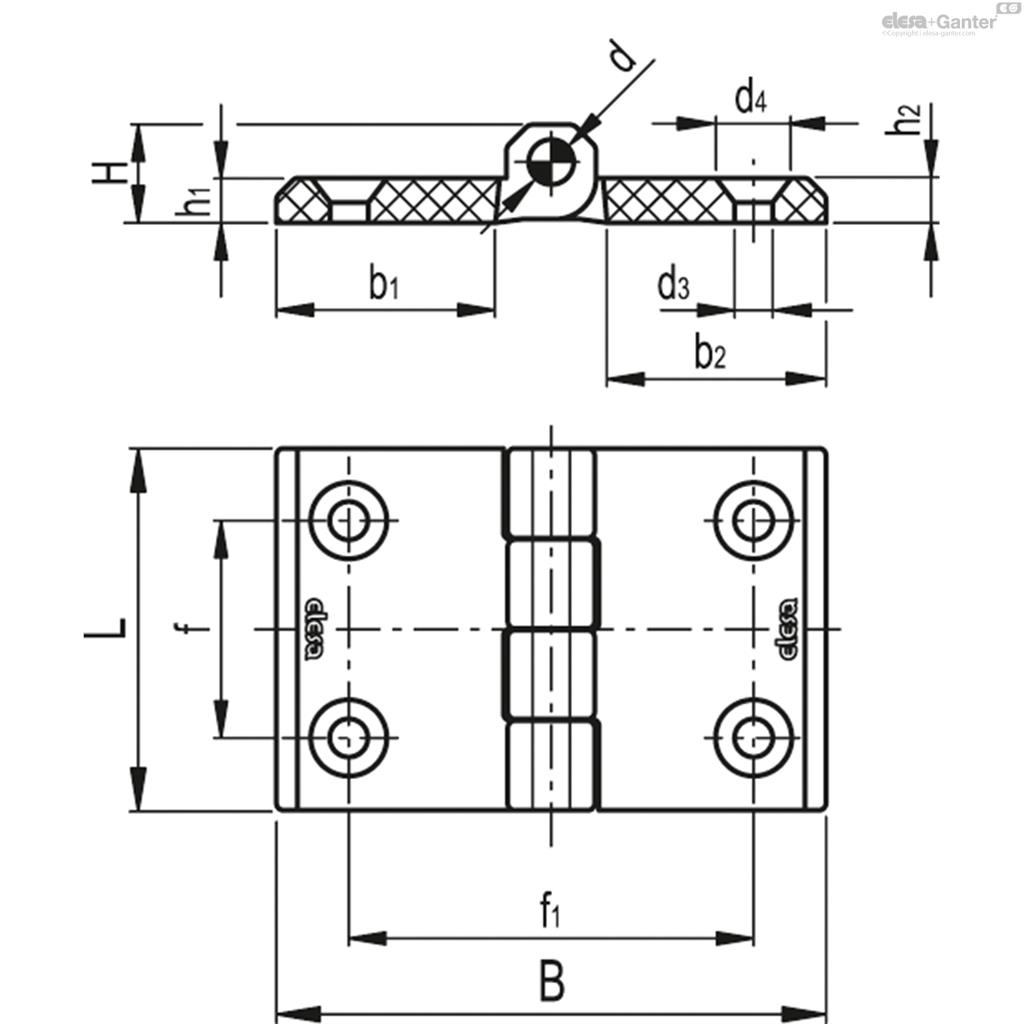

Dimensiones:
Largo (L): 50 mm
Ancho (B): 76 mm
Altura: 11,5 mm
Diámetro del orificio: 6 mm
Hueco avellanado: 6,5 mm
Aplicaciones típicas: cuadros eléctricos, carcasas, puertas técnicas, maquinaria ligera, cubiertas y tapas industriales.
Preguntas frecuentes (FAQ)
¿De qué está hecha la bisagra?
Cuerpo de SUPER-tecnopolímero (PA + fibra de vidrio) negro mate y eje en acero inoxidable AISI 303, ideal para ambientes técnicos.
¿Cuál es el ángulo de apertura máximo?
Aproximadamente 270° (desde –90° hasta +180°). No se recomienda superar este ángulo para no comprometer la resistencia mecánica.
¿Qué tipo de tornillos requiere?
Orificios pasantes con hueco avellanado para tornillos de cabeza plana. Diámetro del orificio: 6 mm. Hueco: 6,5 mm. Par de apriete: 5 Nm.
¿Qué cargas resiste?
Axial: 600 N
Radial: 1.500 N
A 90°: 1.000 N
¿Para qué tipo de puertas o estructuras es adecuada?
Para puertas técnicas, tapas industriales, paneles eléctricos y maquinaria de tamaño medio que requiera una bisagra compacta y resistente.
