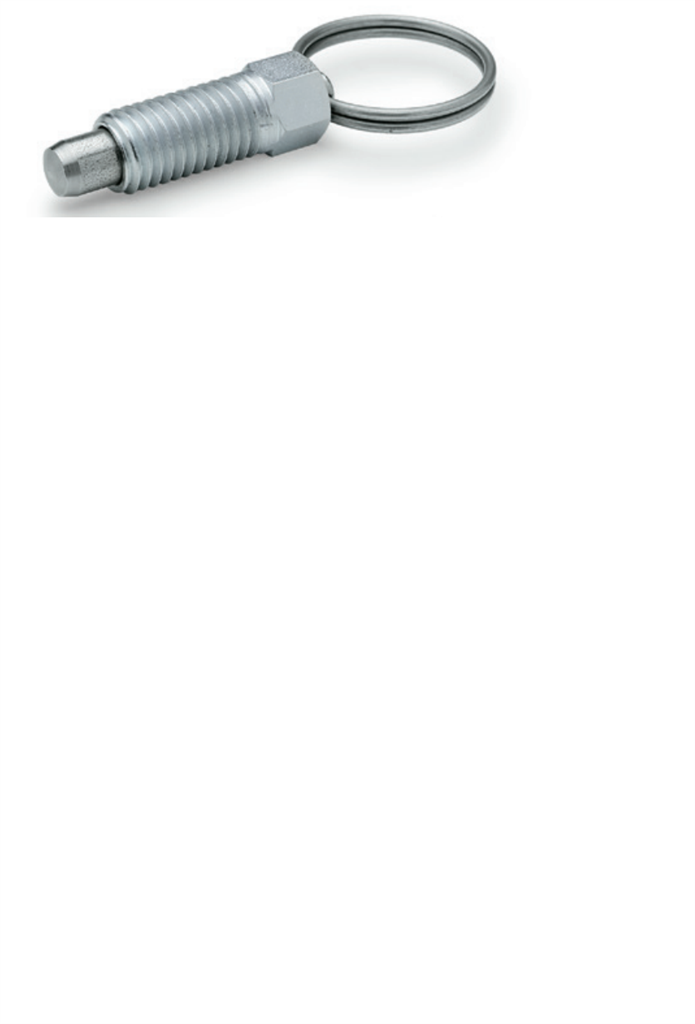

EG POSICIONADOR ANILLA INOX. GN 717-8-M16X1,5-A-NI

Posicionadores de muelle
Acero / Acero inoxidable, con y sin posición de bloqueo
ESPECIFICACIÓN
Tipos
- Tipo A: con arandela de tracción, sin contratuertca
- Tipo AK: con arandela de tracción, con contratuertca
- Tipo B: sin posición de bloqueo (pomo), sin contratuerca
- Tipo BK: sin posición de bloqueo (pomo), con contratuerca
- Tipo C: con posición de bloqueo (pomo), sin contratuerca
- Tipo CK: con posición de bloqueo (pomo), con contratuerca
- Tipo D: con anilla, sin contratuerca
- Tipo DK: con anilla, con contratuerca
Cuerpo roscado
- Modelo en acero zincado, azul pasivado ST
- Modelo en Acero inoxidable AISI 303 NI
Pasador
Inserto roscado en acero inoxidable AISI 303.
Anillo de retención (muelle)
Acero inoxidable AISI 301
Anilla de izado / Bucle de alambre
Acero inoxidable AISI 301
Mando de plástico (poliamida PA)
- Negro, mate
- no desmontable
INFORMACIÓN

Los posicionadores de muelle GN 717 se caracterizan por sus pequeñas dimensiones.

Estos posicionadores de muelle son de aplicación universal gracias a que previenen desalineaciones y errores de posicionamiento en los orificios de posicionamiento de contacto.

Los tipos C / CK con posición de bloqueo se utilizan en aplicaciones en las que el posicionador debe mantenerse en posición retraída.

Durante el montaje, no deben superarse los pares de apriete máximos mostrados en la tabla al fijar la contratuerca
