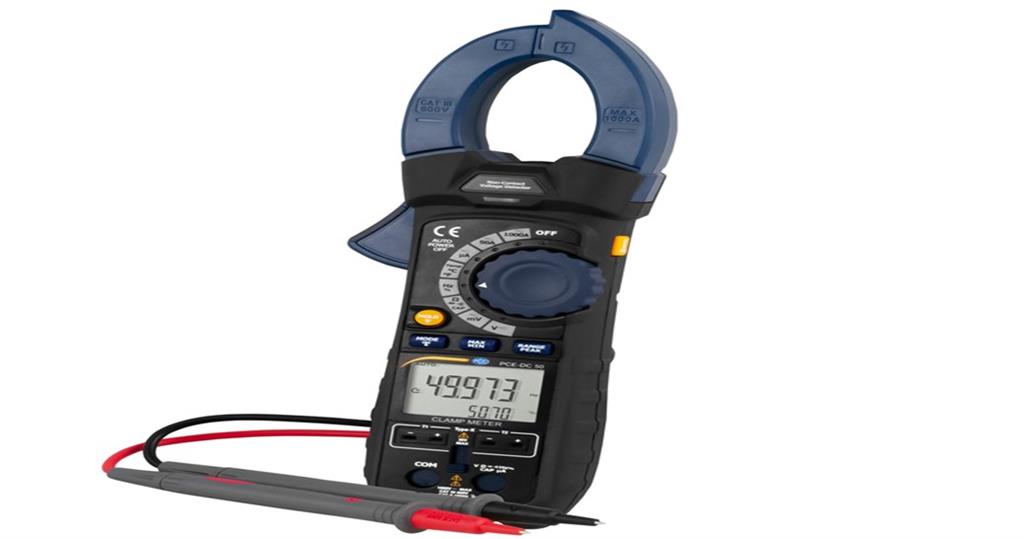

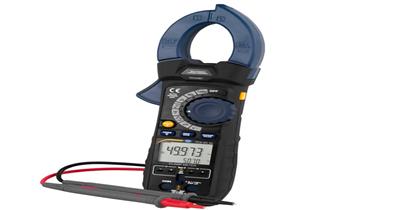

Pinza amperimétrica PCE-DC 50
El amperímetro es un dispositivo que mide corrientes hasta 1000 A AC/DC. Además de la medición de corriente, el amperímetro mide tensión, frecuencia, ciclo de trabajo (Duty cycle), resistencia, condensadores y comprueba la continuidad y los diodos. Gracias a su función de detección NCV (No contact voltage, siglas en inglés), el amperímetro le permite comprobar sin contacto si el cable o la línea está bajo tensión. Este amperímetro integra una interfaz Bluetooth por la que puede conectar el amperímetro a su ordenador o su smartphone. Así podrá registrar los valores y analizarlos posteriormente. Otra particularidad del amperímetro es la medición de temperatura. Puede conectar a este amperímetro dos termoelementos tipo K y realizar dos mediciones simultáneamente.
- Cuota de medición: 2 Hz
- Enchufes de conexión con cierre
- Medición de corriente y tensión AC/DC
- Interfaz Bluetooth
- Diámetro conducto: máx. 48 mm
- Medición de temperatura con 2 termoelementos
- Desconexión automática
- Detección de tensión sin contacto
| Pinza amperimétrica PCE-DC 50 | ||
| Especificaciones técnicas | ||
| Corriente DC A | ||
| Rango | Resolución | Precisión (del valor) |
| 500 µA 5000 µA 50 A 1000 A | 0,01 µA 0,1 µA 0,01 A 0,1 A | ± (1 % + 6 dígitos) ± (1 % + 6 dígitos) ± (2,5 % + 5 dígitos) ± (2,5 % + 30 dígitos) |
| Corriente AC A | ||
| Rango | Resolución | Precisión (del valor) |
| 500 µA 5000 µA 50 A 1000 A | 0,01 µA 0,1 µA 0,01 A 0,1 A | ± (1,5 % + 30 dígitos) ± (1,5 % + 30 dígitos) ± (2,5 % + 30 dígitos) ± (2,8 % + 30 dígitos) |
| Nota: En la medición de corriente alterna, la precisión indicada es midiendo a 50/60 Hz y en un rango del 5 al 100 %. | ||
| Resistencia | ||
| Rango | Resolución | Precisión (del valor) |
| 500 Ω 5 kΩ 50 kΩ 500 kΩ 5 MΩ 50 MΩ | 0,01 0,0001 0,001 0,01 0,0001 0,001 | ± (1 % + 9 dígitos) ± (1 % + 5 dígitos) ± (1 % + 5 dígitos) ± (1 % + 5 dígitos) ± (3 % + 10 dígitos) ± (3,5 % + 10 dígitos) |
| Tensión DC V | ||
| Rango | Resolución | Precisión (del valor) |
| 500 mV 5 V 50 V 500 V 600 V | 0,01 mV 0,0001 V 0,001 V 0,01 V 0,1 V | ± ( 0,1 % + 8 dígitos) ± ( 0,1 % + 4 dígitos) ± ( 0,1 % + 4 dígitos) ± ( 0,1 % + 4 dígitos) ± ( 0,5 % + 4 dígitos) |
| Tensión AC V (50 Hz ... 1000 Hz) | ||
| Rango | Resolución | Precisión (del valor) |
| 500 mV 5 V 50 V 500 V 600 V | 0,01 mV 0,0001 V 0,001 V 0,01 V 0,1 V | ± ( 0,8 % + 9 dígitos) (entre 50 Hz / 60 Hz) ± (1 % + 30 dígitos) ± (1 % + 30 dígitos) ± (1 % + 30 dígitos) ± (1 % + 30 dígitos) |
| Nota: En la medición de tensión alterna, la precisión indicada es midiendo entre 50 y 1000 Hz y en un rango del 5 al 100 % | ||
| Capacidad | ||
| Rango | Resolución | Precisión (del valor) |
| 500 nF 5000 nF 50 µF 500 µF 5 mF | 0,01 0,1 0,001 0,01 0,0001 | ± (3,5 % + 40 dígitos) ± (3,5 % + 10 dígitos) ± (3,5 % + 10 dígitos) ± (3,5 % + 10 dígitos) ± (5 % + 10 dígitos) |
| Frecuencia | ||
| Rango | Resolución | Precisión (del valor) |
| 50 Hz 500 Hz 5 kHz 50 kHZ 500 kHz 5 Mhz 10 MHz | 0,001 0,01 0,0001 0,001 0,01 0,0001 0,001 | ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) ± (0,3 % + 2 dígitos) |
| Ciclo de trabajo | ||
| Rango | Resolución | Precisión (del valor) |
| 5 % ... 95 % | 0,1 | ± (1 % + 2 dígitos)(del valor medido) |
| Ancho de pulso: 100 µs ... 100 ms | ||
| Frecuencia: 10 Hz ... 10 kHz | ||
| Temperatura | ||
| Rango | Resolución | Precisión (del valor) |
| -100 °C ... 1000 °C | 0,1 | ± (1 % + 2,5 °C) |
| Especificaciones técnicas generales | ||
| Diámetro del conducto | máx. 48 mm | |
| Pantalla | Dual, 50.000 dígitos | |
| Prueba de continuidad | 50 Ohm / < 50 mA | |
| Prueba de diodos | 0,3 mA / 2,8 V DC | |
| Estado de la batería | Aparece un símbolo cuando la batería esté baja | |
| Sobrerrango | Indicación "OL" cuando se supera el rango | |
| Cuota de medición | 2 Hz | |
| Interfaz | Bluetooth | |
| Detección pico | > 1 ms | |
| Termoelemento | Tipo K | |
| Fusible | Fusible de cerámica, 500 mA | |
| Ancho de banda AC (AC A / AC V) | 50 Hz ... 400 Hz | |
| Medición AC | True RMS | |
| Condiciones de operativa | 5 °C ... 40 °C / máx. 80 % H.r. a 31 °C | |
| Condiciones de almacenamiento | -20 °C ... 60 °C / máx. 80 % H.r. | |
| Alimentación | Pila de 9 V | |
| Desconexión automática | Tras 30 minutos de inactividad | |
| Dimensiones | 230 x 76 x 40 mm | |
| Peso | 315 g | |
| Seguridad | IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V Grado de contaminación 2 | |
| Contenido del envío 1 x Pinza amperimétrica PCE-DC 50 1 x Juego de cables de prueba 1 x Maletín de transporte 1 x Software 1 x Adaptador Bluetooth 2 x Termoelementos tipo K 1 x Pila de 9 V | ||
